Системы охлаждения серверных помещений и шкафов: как выбрать и рассчитать

Серверные комнаты и центры обработки данных представляют собой основу цифровых процессов бизнеса. Их стабильная работа напрямую влияет на доступность сервисов и сохранность информации. Неправильно организованный температурный режим приводит к серьезным проблемам: выходу из строя дорогого оборудования, внеплановым остановкам и финансовым потерям. Управление температурой в ИТ-инфраструктуре - это комплексная инженерная задача, требующая расчетов, проектирования и резервирования.

Зачем необходимо охлаждение серверной и серверных шкафов

Перегрев электронных компонентов вызывает цепную реакцию негативных последствий. Даже кратковременное повышение температуры сверх нормы снижает производительность процессоров и памяти. При длительном тепловом воздействии многократно увеличивается частота отказов, что ведет к простоям и финансовым потерям.

Важно различать два подхода:

• охлаждение помещений целиком. Поддержание заданных параметров во всем объеме комнаты или ЦОД;
• охлаждение для серверного шкафа как локальное решение. Этот метод актуален для изолированных стоек с высокой плотностью монтажа или в случаях, когда организовать общую систему невозможно.

Стабильный микроклимат влияет на надежность ИТ-сервисов, выполнение соглашений об уровне обслуживания (SLA) и защиту инвестиций в вычислительную инфраструктуру.

Основные требования к охлаждению серверных помещений

Для климатических условий в комнатах с активным оборудованием установлены строгие стандарты. Основные параметры включают:

• температурный диапазон. Рекомендуется поддерживать значение в пределах 18–27°C, с минимальными колебаниями;
• влажность. Оптимальный уровень - 40-60%. Слишком сухой воздух способствует накоплению статического электричества, а избыточная влажность приводит к конденсации и коррозии;
• равномерность распределения воздуха. Необходимо избегать образования локальных "горячих точек".

Обычная климатическая техника не рассчитана на круглосуточную эксплуатацию под постоянной нагрузкой. Для ответственных объектов нужны промышленные решения, способные работать 24/7 365 дней в году, часто с резервированием критических компонентов.

Виды систем охлаждения для серверных и ЦОД

Выбор технологии зависит от масштаба, бюджета, географического расположения и требуемого уровня надежности.

Прецизионные кондиционеры

Это специализированные устройства, разработанные для точного контроля микроклимата в технологических помещениях. В отличие от бытовых аналогов, они обеспечивают высокую точность поддержания заданных параметров (±0.5°C и ±2% влажности), работают непрерывно и могут оснащаться сдвоенными компрессорами, вентиляторами и блоками управления для повышения надежности.

Основные варианты исполнения:

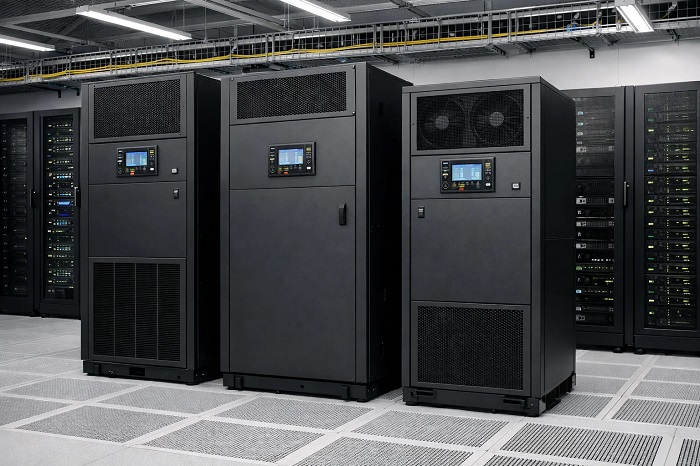

• шкафные (напольные) - наиболее распространенный тип;
• потолочные — экономят полезную площадь;
• с выносным конденсатором - когда тепло необходимо отводить за пределы здания.

Оборудование этого класса можно устанавливать по-разному: внутри ряда стоек (in-row), как самостоятельные устройства в помещении (in-room) или в виде потолочных блоков.

На практике в серверных и небольших ЦОД применяют, например, прецизионные кондиционеры C3 Solutions:

• C3.AIR.CRB — шкафные кондиционеры для помещений с умеренной и средней тепловой нагрузкой;
• C3.AIR.IRS — внутрирядные решения для установки между стойками.

Подобные устройства используются при проектировании инженерной инфраструктуры серверных комнат, где требуется стабильный температурный режим и контролируемое распределение холодного воздуха.

Фрикулинг (free cooling)

Технология основана на использовании холодного наружного воздуха для охлаждения помещения напрямую или через теплообменник. Это позволяет значительно снизить энергопотребление, особенно в регионах с умеренным и холодным климатом. Показатель PUE (эффективность использования энергии) у современных ЦОД с фрикулингом может приближаться к 1.1-1.2.

Различают два основных типа фрикулинга:

1. Прямой. Наружный воздух после фильтрации подается непосредственно в зал. Подходит для регионов с благоприятной экологией.
2. Косвенный. Внешний и внутренний контуры разделены теплообменником. Это защищает оборудование от пыли, влаги и загрязнений, сохраняя высокую энергоэффективность.

Часто такие решения комбинируют с традиционными прецизионными кондиционерами, которые берут на себя нагрузку в теплое время года.

Жидкостное охлаждение

Рост вычислительной мощности и плотности монтажа в стойках (свыше 20–30 кВт на шкаф) сделал воздушные технологии недостаточно эффективными. Жидкостные системы отводят тепло гораздо интенсивнее.

К ним относятся:

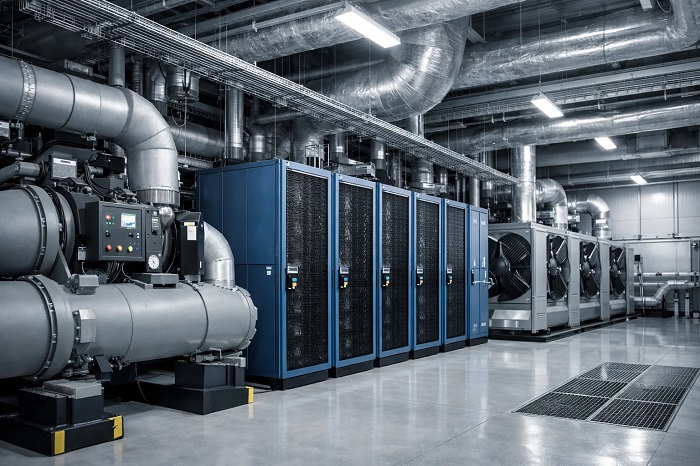

1. Чиллеры и сухие градирни. Централизованные установки, охлаждающие воду или антифриз, которые затем циркулируют по контурам. В ЦОД часто используются три контура: первичный (наружный, с чиллером), вторичный (фанкойлы в машинном зале) и третичный (теплообменники на стойках или внутри серверов).

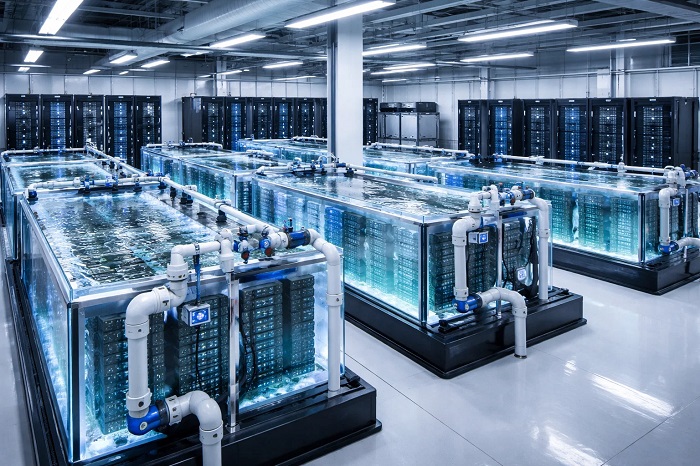

2. Иммерсионные решения. Оборудование полностью погружается в диэлектрическую жидкость, которая забирает тепло напрямую с компонентов. Эта технология пока чаще применяется для высокопроизводительных вычислений, но ее перспективы для ЦОД очевидны.

Как рассчитать кондиционер для серверной: пошаговая методика

Правильный расчет - фундамент стабильной работы. Вот пошаговый алгоритм.

Шаг 1: Определение общей тепловой нагрузки (Q)

Основной источник тепла - ИТ-оборудование (вычислительные узлы, коммутаторы, хранилища). Мощность можно определить несколькими способами:

• по паспортной мощности (в ваттах или киловаттах) с учетом коэффициента одновременности работы (обычно 0.7-0.9);
• через электрические параметры: напряжение (В) * сила тока (А) = потребляемая мощность (Вт);
• по данным производителя о тепловыделении (указывается в BTU/ч или кВт).

Кроме этого, необходимо учесть:

• источник бесперебойного питания (ИБП), который при работе преобразует часть энергии в тепло (например, при КПД 92% в тепло уходит 8% мощности);
• освещение и людей;
• приток тепла через стены, окна и крышу. Для малых помещений без должной теплоизоляции этот фактор может быть существенным.

Шаг 2: Формула и пример укрупненного расчета

Упрощенная формула расчета мощности кондиционера для серверной выглядит так:

Q (кВт) = P_оборудования (кВт) + P_потерь_ИБП + P_прочее,
где P_потерь_ИБП = P_оборудования × ((1 / КПД_ИБП) – 1).

Пример. Рассчитаем нагрузку для стойки с 10 серверами по 500 Вт, коммутатором на 200 Вт и ИБП с КПД 92%.

1. P_оборудования = (10 × 0,5) + 0,2 = 5,2 кВт.
2. P_потерь_ИБП = 5,2 × ((1 / 0,92) – 1) ≈ 5,2 × 0,087 ≈ 0,45 кВт.
3. Q = 5,2 + 0,45 = 5,65 кВт (вклад освещения и людей в примере опущен).
4. Добавляем запас 20% для надежности и будущего масштабирования: 5,65 × 1,2 ≈ 6,8 кВт.

Итог: для данной стойки необходимо обеспечивать отвод около 6,8 кВт тепла. Для ответственных объектов применяют схему резервирования N+1 (устанавливают на одну систему больше, чем минимально требуется).

Шаг 3: Учет дополнительных факторов

Окончательный выбор зависит от ряда условий:

• объем и геометрия помещения (высота потолков);
• наличие фальшпола для организации подачи холодного воздуха;
• планы по масштабированию ИТ-инфраструктуры;
• климатические данные региона при рассмотрении фрикулинга.

Проектирование и монтаж: ключевые ошибки и лучшие практики

Неправильная реализация может свести на нет преимущества даже самой совершенной системы.

Распространенные ошибки:

1. Применение бытовых решений. Их ресурса не хватает для постоянной работы, они не обеспечивают нужную точность и надежность.
2. Хаотичная организация воздушных потоков. Отсутствие холодных и горячих коридоров приводит к смешиванию воздушных масс и снижению эффективности.
3. Пренебрежение резервированием. Выход из строя единственного кондиционера парализует работу.
4. Некачественный монтаж дренажа и трасс хладагента, ведущий к протечкам и потере производительности.

Рекомендуемые практики:

• организовать схему холодных (лицом к лицу) и горячих (спиной к спине) коридоров с их физической изоляцией. Такой подход предотвращает смешивание потоков и снижает нагрузку на кондиционеры. На практике для этих задач применяются специализированные системы изоляции коридоров, такие как RAK TEK.

"В настоящее время, предлагая продукцию RakTek нашим партнерам, мы поставляем уникальные решения, которые являются прямыми конкурентами самых передовых разработок западных компаний - лидеров отрасли", - отмечает Дарья Смирнова, руководитель направления инженерной инфраструктуры ЦОД в компании Netwell;

• размещать датчики температуры в горячих коридорах для контроля реального перегрева оборудования;
• интегрировать климатическую инфраструктуру в общую платформу мониторинга (DCIM). Современные прецизионные кондиционеры, как и интеллектуальные блоки распределения питания PDU, поддерживают протоколы SNMP для такой интеграции;
• регулярно проводить техническое обслуживание: чистить фильтры, теплообменники, проверять уровень хладагента.

Как выбрать систему охлаждения под задачи компании: чек-лист

Чтобы принять взвешенное решение, ответьте на ключевые вопросы:

1. Тепловая нагрузка. Какова текущая и планируемая мощность в кВт на стойку и суммарно?
2. Уровень доступности. Какой класс надежности объекта (Tier I-IV) и требуется ли резервирование N+1?
3. Бюджет. Каковы рамки по капитальным затратам? Какой ожидается уровень операционных расходов на электроэнергию?
4. Энергоэффективность. Каков целевой показатель PUE?
5. Инфраструктура помещения. Есть ли фальшпол, возможность подвода воды для градирен, достаточная электрическая мощность?
6. Мониторинг и управление. Необходима ли интеграция с существующими системами управления?

Грамотное кондиционирование серверных - это инвестиция в стабильность и непрерывность бизнеса. Профессиональный подбор оборудования минимизирует риски простоев и сокращает эксплуатационные расходы.

"Создание инженерной инфраструктуры ЦОД - это, в первую очередь, проектное сбалансированное решение с немалым сроком реализации и еще большим сроком последующей эксплуатации. Такие задачи требуют хорошего взаимопонимания между участниками проекта, и Netwell готов обеспечить такую синергию", - утверждает Дарья Смирнова, руководитель направления инженерной инфраструктуры ЦОД.

Компания Netwell, дистрибьютор высокотехнологичного оборудования, предлагает решения для всех уровней инфраструктуры - от прецизионных кондиционеров и in-row-охлаждения до изоляции коридоров и компактных микро-ЦОД. Это позволяет подбирать конфигурации под реальные тепловые нагрузки, учитывать требования к доступности и выстраивать устойчивую инфраструктуру без избыточных затрат. Мы обеспечиваем не только поставку, но и профессиональную консультационную поддержку.
