Компания
Siklu
Компания Siklu является разработчиком и производителем инновационных беспроводных продуктов диапазона 60, 70-80 ГГц.
С момента основания в 2008 году усилия компании Siklu были направлены на снижение стоимости высокопроизводительных беспроводных решений. Успех компании базируется на инновационной разработке радио-систем на основе кремния для диапазона Е-Банд.
Отличительной особенностью продукта компании - линейки EtherHaul – является собственная аппаратная платформа, и специально разработанный набор высокочастотных микросхем, что обеспечивает высокую производительность, богатую функциональность и позволяет поставлять оборудование по ценам ниже традиционных систем диапазона 70-80 ГГц. Снижение количества составляющих компонентов также ведет к увеличению надежности системы в целом.
С момента основания в 2008 году усилия компании Siklu были направлены на снижение стоимости высокопроизводительных беспроводных решений. Успех компании базируется на инновационной разработке радио-систем на основе кремния для диапазона Е-Банд.
Отличительной особенностью продукта компании - линейки EtherHaul – является собственная аппаратная платформа, и специально разработанный набор высокочастотных микросхем, что обеспечивает высокую производительность, богатую функциональность и позволяет поставлять оборудование по ценам ниже традиционных систем диапазона 70-80 ГГц. Снижение количества составляющих компонентов также ведет к увеличению надежности системы в целом.
Линейка решений EtherHaul обеспечивает работу на Гигабитных скоростях и является оптимальной для широкого
диапазона приложений, требующих беспроводной передачи данных.
При разработке были учтены пожелания операторов связи – по удобству монтажа, количеству и типам интерфейсов, функциональности и способам настройки.
Поставки оборудования Siklu в Россию, техническую поддержку, гарантийное и сервисное обслуживание, а также обучение осуществляет наши официальный дистрибьюторы.

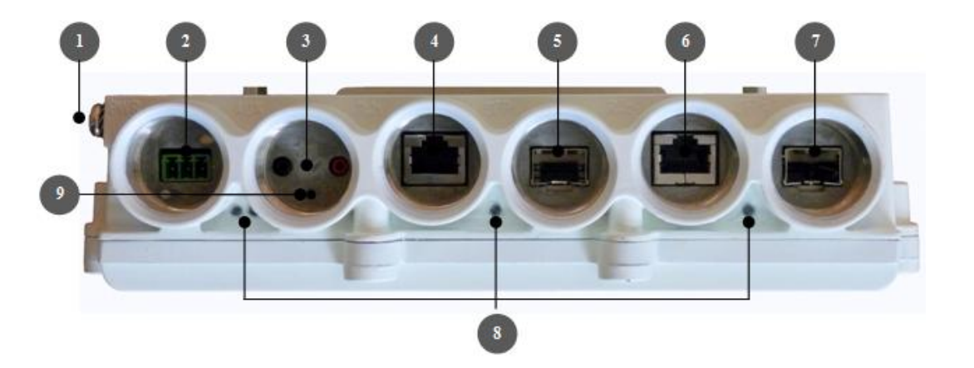

Рис. 2 "Внешний вид разъемов"
1. Клемма заземления
2. Разъем прямой подачи питания 48 VDC
3. Разъем AUX для юстировки с помощью мультиметра
4. Ethernet 10/100/1000 Base-T с возможностью питания устройства через инжектор
5. Второй интерфейс комбо-порта - SFP
6. Ethernet 10/100/1000 Base-T с возможностью питания устройства через инжектор
7. Второй интерфейс комбо-порта - SFP
8. LED индикаторы работы
9. Кнопка перезагрузки
Платформы EH1200T и EH1200F поддерживают 4 независимых Gigabit Ethernet порта, каждый из которых может быть либо оптическим (SFP( либо медным (RJ45). Тип порта определяется при заказе.
диапазона приложений, требующих беспроводной передачи данных.
При разработке были учтены пожелания операторов связи – по удобству монтажа, количеству и типам интерфейсов, функциональности и способам настройки.
Поставки оборудования Siklu в Россию, техническую поддержку, гарантийное и сервисное обслуживание, а также обучение осуществляет наши официальный дистрибьюторы.
Сертификаты, частоты, соответствие
• Оборудование Siklu (EtherHaul-1200) имеет сертификат соответствия в Системе сертификации "Связь" (ССС) (в приложении).
• Оборудование соответствует Решениям ГКРЧ от 15 июля 2010 г. N 10-07-04-1 и №10-07-04-02 от 15 июля 2010 года.
• Оборудование соответствует Решениям ГКРЧ от 15 июля 2010 г. N 10-07-04-1 и №10-07-04-02 от 15 июля 2010 года.
Конструктивное исполнение, инсталляция и условия эксплуатации
ODU (Внешний блок РРЛ)
• Оборудование Siklu EtherHaul имеет полностью внешнее исполнение (Full outdoor) и поддерживает использование одно футовой интегральной (31 см) и двухфутовой (65 см) антенны.
• Комплект ODU с антенной предназначен для монтажа на открытом пространстве в любых климатических зонах РФ.
• Оборудование Siklu EtherHaul имеет полностью внешнее исполнение (Full outdoor) и поддерживает использование одно футовой интегральной (31 см) и двухфутовой (65 см) антенны.
• Комплект ODU с антенной предназначен для монтажа на открытом пространстве в любых климатических зонах РФ.
Рис. 1 "ODU (Внешний блок РРЛ)"
• Комплект ODU с антенной обеспечивает возможность монтажа на трубостойку круглого сечения диаметром 76-110 мм .
• Замена блока ODU проводится без демонтажа антенны и дополнительной юстировки пролета благодаря специализированному креплению, которое имеет механическую память и при монтаже на него нового блока ODU с антенной не требует дополнительной юстировки.
• Комплект ODU с антенной допускает эксплуатацию в температурном диапазоне -45 ~ 55°С, в условиях повышенной влажности и осадков.
• Электропитание ODU осуществляться от источника постоянного напряжения -48В. Напряжение может быть подано на специализированный разъем или с помощью инжектора питания PoE через разъем RJ-45.
• Интерфейсные разъемы ODU допускают многократный монтаж-демонтаж оборудования и имеют соответствующую степень защиты для работы на улице в любых погодных условиях (система сертифицирована IP67).
• Комплект ODU с антенной обеспечивает возможность монтажа на трубостойку круглого сечения диаметром 76-110 мм .
• Замена блока ODU проводится без демонтажа антенны и дополнительной юстировки пролета благодаря специализированному креплению, которое имеет механическую память и при монтаже на него нового блока ODU с антенной не требует дополнительной юстировки.
• Комплект ODU с антенной допускает эксплуатацию в температурном диапазоне -45 ~ 55°С, в условиях повышенной влажности и осадков.
• Электропитание ODU осуществляться от источника постоянного напряжения -48В. Напряжение может быть подано на специализированный разъем или с помощью инжектора питания PoE через разъем RJ-45.
• Интерфейсные разъемы ODU допускают многократный монтаж-демонтаж оборудования и имеют соответствующую степень защиты для работы на улице в любых погодных условиях (система сертифицирована IP67).
1. Клемма заземления
2. Разъем прямой подачи питания 48 VDC
3. Разъем AUX для юстировки с помощью мультиметра
4. Ethernet 10/100/1000 Base-T с возможностью питания устройства через инжектор
5. Второй интерфейс комбо-порта - SFP
6. Ethernet 10/100/1000 Base-T с возможностью питания устройства через инжектор
7. Второй интерфейс комбо-порта - SFP
8. LED индикаторы работы
9. Кнопка перезагрузки
Платформы EH1200T и EH1200F поддерживают 4 независимых Gigabit Ethernet порта, каждый из которых может быть либо оптическим (SFP( либо медным (RJ45). Тип порта определяется при заказе.
Для удобства юстировки в полевых условиях, контроль уровня сигнала измеряeтся стандартным мультиметром на ODU через предусмотренный разъем либо через систему управления.
Способы подключения РРЛ к БС
• Информационным оптическим (одномодовым) кабелем со стандартными LC коннекторами
• Витая пара STP 5е, тип разъема RJ-45 с грозозащитой порта Ethernet
• Оборудование поставляется в полном комплекте
• Витая пара STP 5е, тип разъема RJ-45 с грозозащитой порта Ethernet
• Оборудование поставляется в полном комплекте
Возможности оборудования по сбору статистики
• Статистика по объемам принятых/переданных данных (Мб/Гб) через РРЛ за отчетный период.
• Статистика по пропускной способности/скорости в DL/UL (Мбит/с, Гбит/с) через РРЛ за отчетный период.
• Статистика по пропускной способности/скорости в DL/UL через РРЛ по разным виртуальным каналам (при разделении трафика разных операторов/сервисов/приоритетов на уровне радиоканала).
• Статистика по отброшенным пакетам в DL/UL за отчетный период (перегрузка канала, перегрузка буферов).
• Статистика по используемым схемам кодирования за отчетный период.
• Статистика по качественным показателям (Delay, jitter, коэффициент потери пакетов информации, коэффициент ошибок в пакетах информации) производится с помощью протокола Y.1731
• Статистика по пропускной способности/скорости в DL/UL (Мбит/с, Гбит/с) через РРЛ за отчетный период.
• Статистика по пропускной способности/скорости в DL/UL через РРЛ по разным виртуальным каналам (при разделении трафика разных операторов/сервисов/приоритетов на уровне радиоканала).
• Статистика по отброшенным пакетам в DL/UL за отчетный период (перегрузка канала, перегрузка буферов).
• Статистика по используемым схемам кодирования за отчетный период.
• Статистика по качественным показателям (Delay, jitter, коэффициент потери пакетов информации, коэффициент ошибок в пакетах информации) производится с помощью протокола Y.1731
